Magnete sensore GMR

Qualche introduzione del sensore GMR

I sensori di angolo e posizione basati sull'effetto della magnetoresistenza gigante (GMR) sono ampiamente utilizzati per macchine CNC, misurazione della velocità dei veicoli, interruttori senza{0}}contatto ed encoder rotativi. Il sensore GMR ha una potenza e un volume bassi, mentre l'affidabilità e il segnale di uscita sono relativamente alti.

Che cos'è l'effetto della magnetoresistenza gigante (GMR)?

L'effetto di magnetoresistenza si riferisce alla variazione di resistenza del conduttore e del semi{0}}conduttore sotto il campo magnetico, pertanto il valore di magnetoresistenza è oltre 10 volte superiore a quello del metallo magnetico e questo fenomeno è chiamato effetto di magnetoresistenza gigante (GMR). L'effetto della magnetoresistenza gigante (GMR) è stato scoperto sia da Peter Grunberg che da Albert Fert nel 1988, e così hanno vinto il Premio Nobel per la loro scoperta nel 2007.

Uno degli strati magnetici è considerato lo strato di riferimento che ha una direzione di magnetizzazione fissa, e un altro è chiamato strato libero che la direzione di magnetizzazione cambia con la direzione del campo magnetico parallelo esterno. Il distanziatore tra lo strato libero e lo strato di riferimento è costituito da una pellicola sottile non{0}}magnetica. Il valore di magnetoresistenza gigante è determinato dall'angolo incluso della direzione di magnetizzazione di due strati. Il valore più basso si otterrà quando la direzione di magnetizzazione dello strato libero e dello strato di riferimento sono uguali e la direzione opposta otterrà il valore di magnetoresistenza gigante più alto.

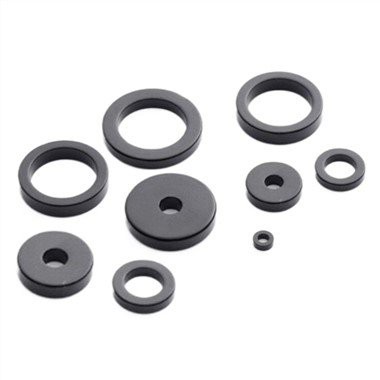

Informazioni sul magnete del sensore GMR

Va notato che il sensore GMR e il sensore ad effetto Hall rilevano rispettivamente il campo magnetico orizzontale e il campo magnetico verticale rispetto alla posizione del magnete. Il funzionamento del sensore GMR ha determinati requisiti per quanto riguarda l'intensità del campo magnetico, pertanto, il magnete del sensore GMR dovrebbe fornire un'intensità del campo magnetico sufficientemente forte nel traferro designato. Un'intensità di campo troppo grande o troppo debole aumenterà ulteriormente la deviazione angolare. Una bassa intensità di campo non può guidare la magnetizzazione, la direzione dello strato libero si allinea con i campi magnetici esterni e un'intensità di campo troppo potente influenzerà la direzione di magnetizzazione dello strato di riferimento. Hongyu ha anche raccolto molta esperienza nel magnete del sensore GMR e Hongyu fornirà una soluzione tecnica dettagliata in base al traferro, all'intervallo di temperatura e ai requisiti di stabilità.
