Magnete geofono

Magnete geofono

La richiesta di accuratezza e qualità dell'acquisizione di dati sismici sta aumentando con l'avanzare della tecnologia di esplorazione geofisica. La banda larga, l'alta fedeltà, l'elevato rapporto segnale-rumore e i dati ad alta dinamica sono necessari per identificare litologia, fluidi e giacimenti fratturati, il che migliora la posizione del giacimento, le caratteristiche, la connettività e, in ultima analisi, il recupero del petrolio. Un geofono è un sensore professionale che converte la vibrazione meccanica superficiale in un segnale elettrico, oppure un convertitore elettromeccanico che converte l'energia meccanica in energia elettrica. È una componente critica dell'intero processo di acquisizione dei dati sismici. Secondo i loro principi di funzionamento, i geofoni sono classificati come induzione elettromagnetica, ceramica piezoelettrica, MEMS e fibra ottica. Il tipo più comune è l'induzione elettrica e il geofono a bobina mobile è il più rappresentativo.

Struttura di base e principio di funzionamento

I geofoni sono classificati in due tipi: sistemi di vibrazione e sistemi di circuiti magnetici. Il guscio è realizzato in ferro dolce a forma di cilindro e la sezione centrale ospita un sistema di circuiti magnetici. Il sistema del circuito magnetico è costituito da un magnete e due espansioni polari fissate al guscio. Lo spazio tra il guscio di ferro dolce e il magnete del geofono è occupato da un sistema di vibrazione, costituito da una bobina, un supporto della bobina e molle, che insieme formano un corpo mobile. Inserisci il geofono verticalmente nella superficie e il geofono si accoppierà con il terreno tramite il cono di coda del guscio. La vibrazione superficiale causerà un movimento relativo tra il corpo in movimento e l'involucro, determinando un movimento relativo della bobina nel campo magnetico e un segnale di corrente in uscita corrispondente al periodo di vibrazione. La struttura degli strati sotterranei sarà indicata dopo l'elaborazione del segnale.

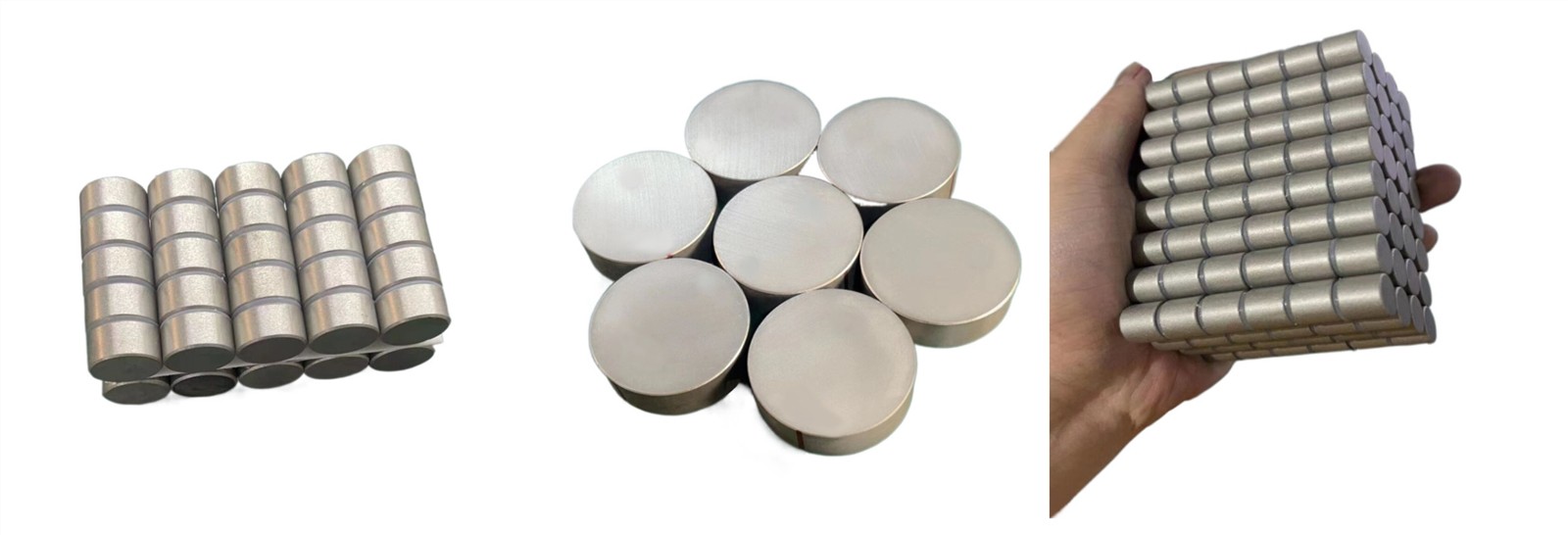

Informazioni sul geofono magnetico

Il magnete del geofono, in quanto componente centrale del prodotto, non solo influenza i principali indici e parametri del geofono, ma anche il suo costo. Diversi tipi di magneti permanenti forniranno diverse caratteristiche del geofono. Solo i parametri del magnete determinano il flusso del traferro. L'effetto collaterale magnetico, la temperatura, l'interferenza elettromagnetica e le vibrazioni influenzeranno tutti il ​​flusso del traferro, provocando la modifica dei parametri del geofono. Sebbene i magneti AlNiCo, i magneti sinterizzati in samario cobalto e i magneti sinterizzati al neodimio siano stati tutti utilizzati nei geofoni, i magneti AlNiCo fusi sono ancora considerati la scelta migliore di magneti per geofoni grazie alla loro elevata precisione, stabilità e basso costo. Va anche notato che questi magneti hanno una tolleranza dimensionale molto stretta.
