Magnete isolatore ottico

Magneti isolatori ottici

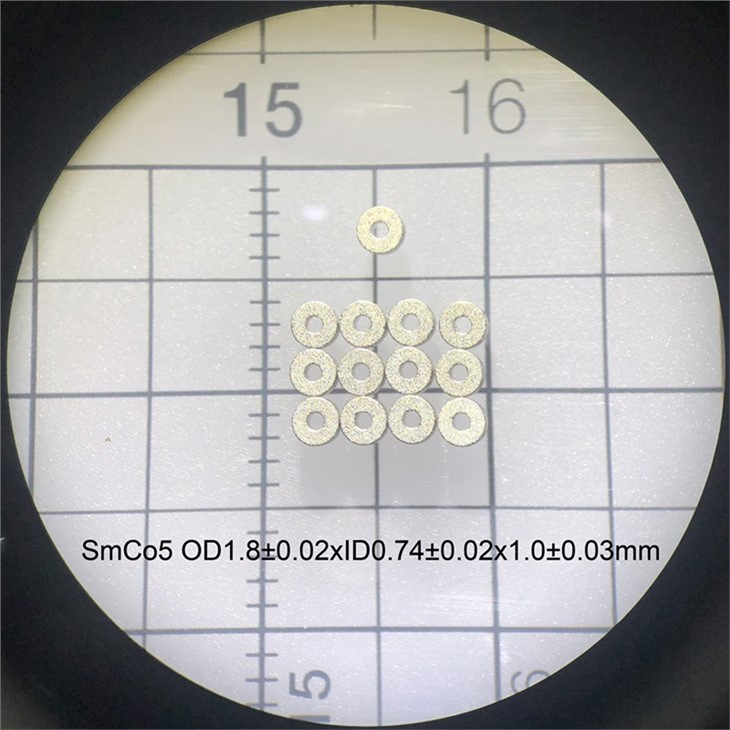

L'isolatore ottico è un componente ottico che consente alla luce di trasmettere in una sola direzione. L'isolatore ottico può essere utilizzato per evitare di riflettere il feedback della luce nel dispositivo ottico ed è stato ampiamente utilizzato nella comunicazione ottica e nell'area laser. L'isolatore ottico utilizza principalmente l'effetto Faraday del cristallo magneto-ottico. Come parte essenziale dell'isolatore ottico, sia i magneti al cobalto samario sinterizzato che i magneti al neodimio sinterizzato possono essere utilizzati come magneti dell'isolatore ottico.

Cos'è l'effetto magneto-ottico?

L'effetto magneto-ottico si riferisce agli effetti del campo magnetico all'interazione tra materia e luce. L'onda elettromagnetica genererà numerosi fenomeni quando trasmessa attraverso il mezzo che è stato alterato dalla presenza del campo magnetico quasi statico. L'effetto magneto-ottico convenzionale include:

1. Effetto Faraday: può essere applicato all'isolatore ottico e al circolatore ottico.

2.Effetto Kerr: può essere applicato all'otturatore della fotocamera.

3.Effetto Zeeman: può essere applicato alla misurazione del rapporto carica-massa specifico e del campo magnetico del corpo celeste.

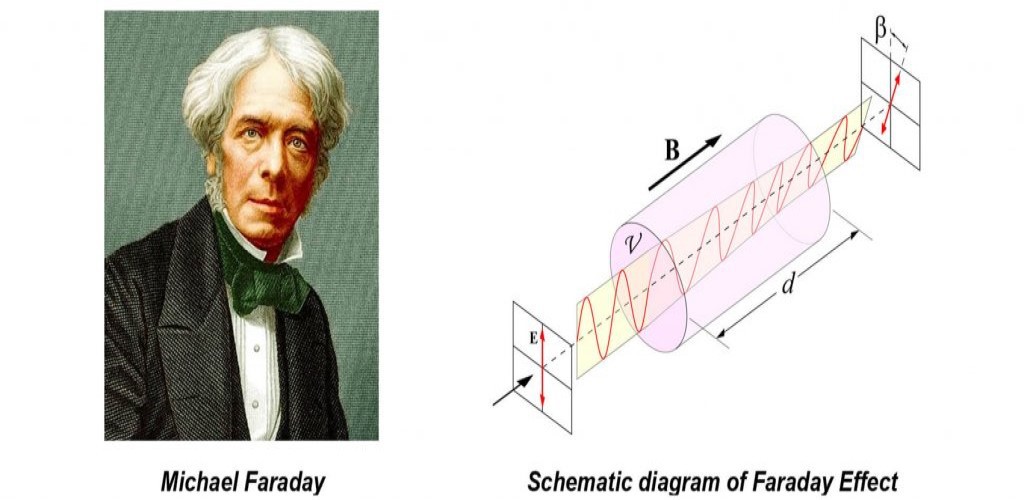

Cos'è l'effetto Faraday?

L'effetto Faraday si riferisce all'interazione tra il campo magnetico e l'onda ottica nel mezzo. La polarizzazione della luce polarizzata sarà cambiata dall'azione del campo magnetico. L'effetto Faraday è stato ampiamente utilizzato in diversi apparecchi di misurazione, tra cui la rotazione ottica, la modulazione di ampiezza e il telerilevamento del campo magnetico.

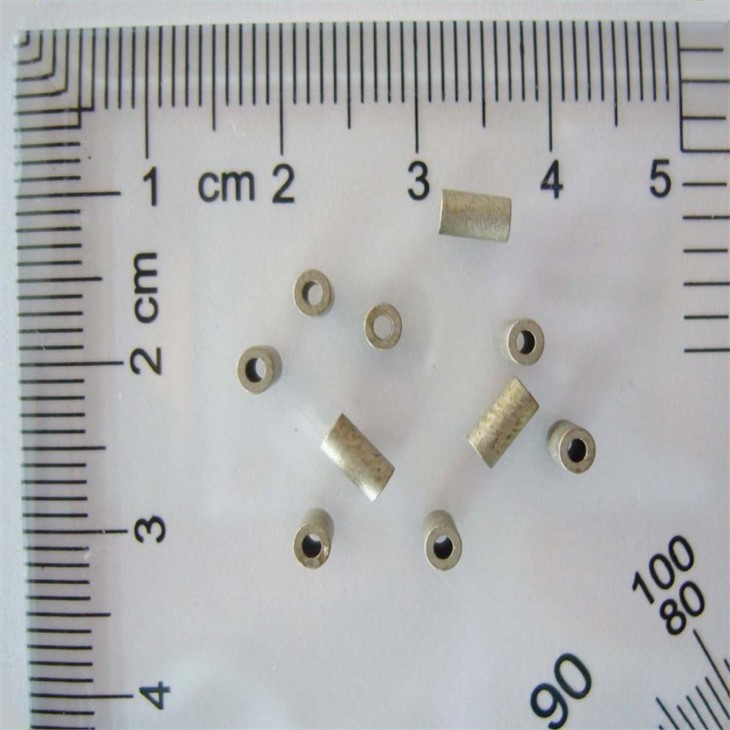

Il principio di funzionamento dell'isolatore ottico si basa sulla non reciprocità della rotazione di Faraday. Il componente principale dell'isolatore ottico è il cosiddetto rotatore di Faraday. Il rotatore di Faraday è costituito da un cristallo magneto-ottico Terbium Gallium Garnet (TGG) e da un magnete permanente ad alte prestazioni. Il cristallo magneto-ottico deve applicare il campo magnetico adatto che richiede che il magnete permanente fornisca un campo magnetico sufficiente nello spazio del cristallo magneto-ottico. I magneti Micro Samarium Cobalt sono la scelta principale in questa applicazione.
