Magnete SmCo ad altissima temperatura

L'hotspot di ricerca dei magneti Samarium Cobalt include il magnete SmCo ad alte prestazioni, il magnete SmCo compensato in temperatura e il magnete SmCo ad altissima temperatura. La differenza principale tra magnete SmCo ad altissima temperatura e Sm convenzionale (Co, Cu, Fe, Zr)_zmagneti è il contenuto di Samario, Cobalto e Ferro. IL_Hcjvalore di Sm(Co, Cu, Fe, Zr) convenzionale_zi magneti sono relativamente alti, quindi la coercitività diminuisce rapidamente con l'aumentare della temperatura e della temperatura massima di lavoro T_wè di soli 300 gradi Celsius. Mentre i magneti SmCo ad altissima temperatura sono un tipo di magnete permanente con un coefficiente di temperatura relativamente basso di coercitività intrinseca_Hcj. È sviluppato regolando la composizione e i parametri di processo del convenzionale Sm(Co, Cu, Fe, Zr)_zmagneti.

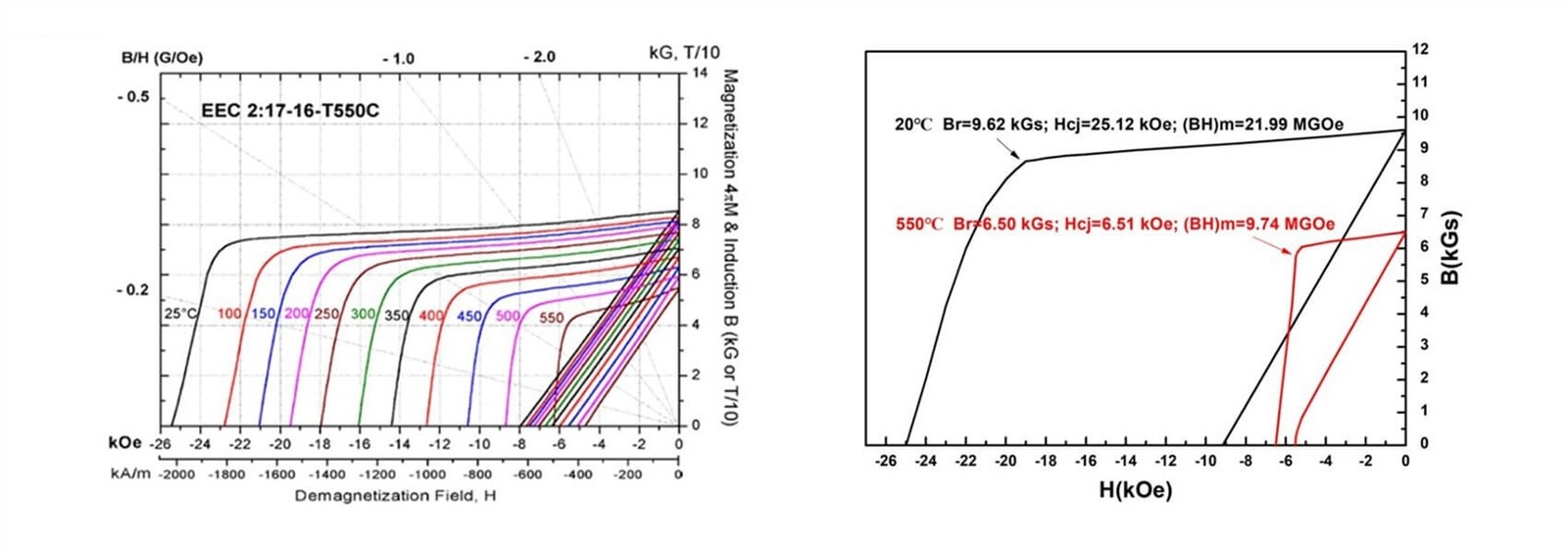

La stabilità termica dei magneti permanenti contiene essenzialmente doppie definizioni. Il primo è il coefficiente di temperatura di rimanenza_Frdovrebbe avere un valore assoluto sufficientemente basso, quindi il flusso magnetico cambia poco nell'intervallo tra la temperatura ambiente e l'alta temperatura. Un'altra definizione è che la perdita di flusso irreversibile del circuito aperto dovrebbe essere sufficientemente bassa. T_wè subordinata alla seconda definizione che richiede che i magneti abbiano una coercitività intrinseca Hcj a temperatura ambiente sufficientemente elevata e bassa_Hcj. L'effetto combinato di questi due parametri può far sì che Hcj mantenga un valore più alto ad alta temperatura e quindi evitare che il punto di ginocchio appaia nel secondo quadrante. Una curva BH lineare nel secondo quadrante è fondamentale per tutte le applicazioni dinamiche, in particolare i motori. Molti studi hanno indicato che diminuire il valore assoluto di_Hcjpotrebbe valorizzare T_win modo efficiente rispetto al miglioramento della temperatura ambiente Hcj quando la composizione è sostanzialmente determinata. Gli studi hanno anche dimostrato_Hcjriguarda la dimensione della struttura cellulare in Sm₂(Cu, Cu, Fe, Zr)₁₇. IL_Hcjvalore diminuisce con la riduzione della dimensione della struttura cellulare. Più alto è il contenuto di Samario e Cobalto, più Sm(Co, Cu)₅fasi di confine cellulare, quindi utili per formare una struttura cellulare fine e ridurre il coefficiente di temperatura della coercitività intrinseca. Per il magnete SmCo ad altissima temperatura, le curve BH nell'intero intervallo di temperatura da 25 a 550 gradi Celsius sono mostrate come linea senza punto di ginocchio. SDM ha già dominato la produzione di massa di magneti SmCo ad altissima temperatura ottimizzando il processo di trattamento termico a più stadi e costruendo una struttura cellulare ottimale.
