Gruppo rotore magnetico

Gruppo rotore magnetico

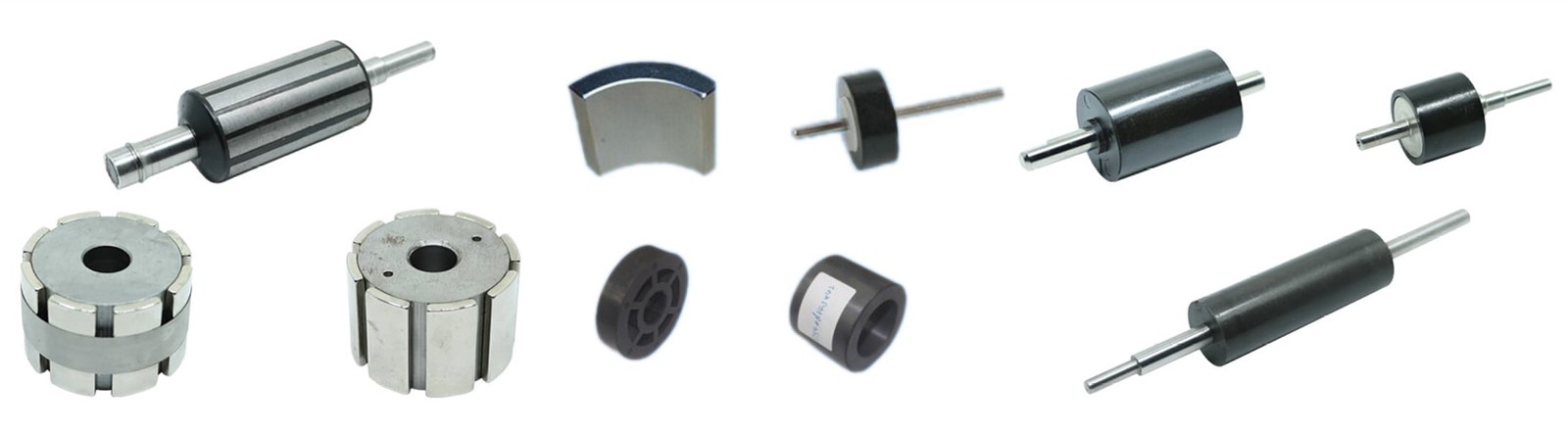

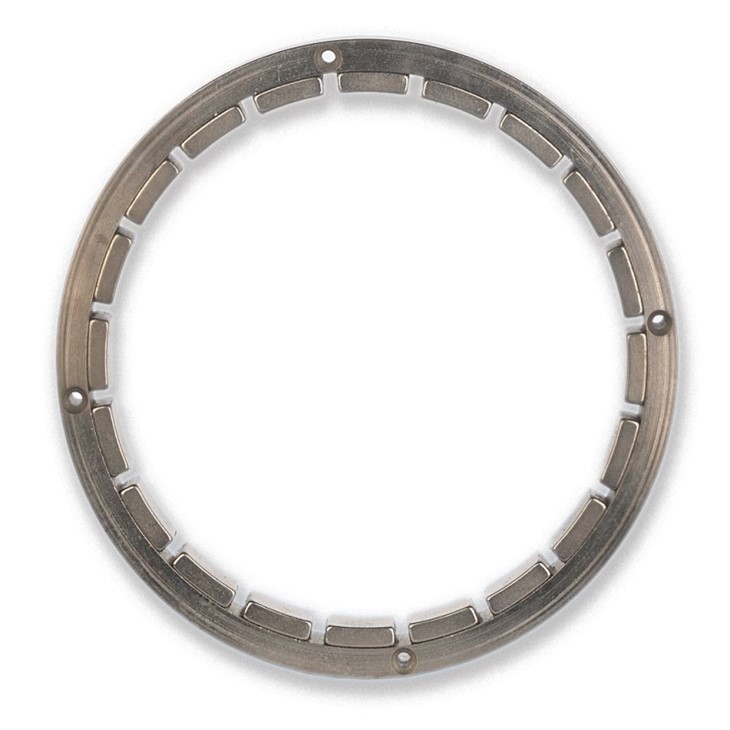

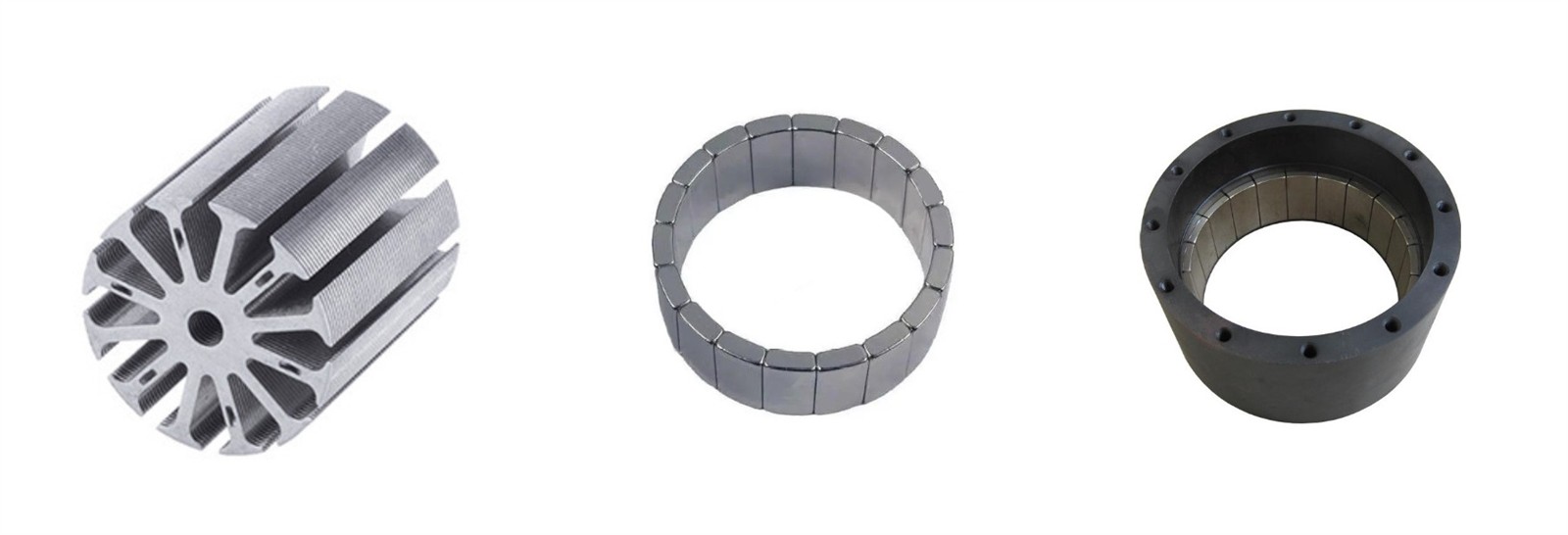

I gruppi rotore, uno dei gruppi magnetici più rappresentativi, sono costituiti da un componente in ferro e da un magnete permanente. In realtà, a seconda dell'applicazione, del tipo di motore e della procedura di assemblaggio, per i gruppi di rotori possono essere utilizzati magneti incollati, magneti in ferrite sinterizzati, magneti in cobalto samario sinterizzato e magneti in neodimio sinterizzato. Va notato che i gruppi sono dotati anche di magneti laminati prodotti tramite la tecnologia di segmentazione del magnete per ridurre la perdita di corrente parassita.

Struttura:

Il gruppo rotore a magnete permanente include un nucleo del rotore e un albero del rotore. L'albero del rotore passa attraverso il foro dell'albero del nucleo del rotore ed è fissato insieme al nucleo del rotore. È caratterizzato dal fatto che sul lato esterno del nucleo del rotore sono presenti diverse sporgenze. Le tessere magnetiche vengono fissate rispettivamente tra due bugne adiacenti.

Poiché il nucleo del rotore è dotato di diverse sporgenze e la piastrella magnetica è piegata sull'anima in ferro del rotore attraverso la struttura della sporgenza, può garantire che la piastrella magnetica e il nucleo del rotore siano ben posizionati. Inoltre, il lato interno della piastrella magnetica e la superficie di contatto all'esterno del nucleo del rotore sono rivestiti con adesivo, il che garantisce ulteriormente che l'assemblaggio tra il nucleo del rotore e la piastrella magnetica sia saldo e affidabile; inoltre, sono presenti diverse fessure passanti sul nucleo del rotore, che impediscono efficacemente all'albero del rotore Eccellente conduzione magnetica e dispersione del flusso magnetico, struttura semplice, facilità di montaggio e basso costo di produzione.

Applicazione:
Il gruppo rotore magnetico trova applicazione in vari settori e dispositivi in ​​cui è richiesta la conversione di energia elettrica in energia meccanica o viceversa. Alcune applicazioni comuni dei gruppi di rotori magnetici includono:

1. Motori elettrici;
2. Generatori;
3. Sistemi a levitazione magnetica;
4. Cuscinetti magnetici;
5. Accoppiamenti magnetici: i gruppi di rotori magnetici sono impiegati negli accoppiamenti magnetici, che vengono utilizzati per trasmettere la coppia tra due alberi rotanti senza alcun contatto fisico. Il campo magnetico generato dal gruppo rotore passa attraverso una barriera non magnetica, consentendo il trasferimento della coppia mantenendo una tenuta ermetica. I giunti magnetici sono utilizzati in pompe, miscelatori e altre applicazioni in cui il funzionamento senza perdite è fondamentale;
6. Agitatori magnetici: I gruppi di rotori magnetici sono utilizzati negli agitatori magnetici da laboratorio. Questi agitatori utilizzano un campo magnetico rotante per azionare un'ancoretta magnetica all'interno di un contenitore, facilitando la miscelazione o l'agitazione di liquidi o soluzioni. Gli agitatori magnetici sono comunemente usati nei laboratori chimici, nella ricerca farmaceutica e nelle applicazioni biologiche.
