Un circuito chiuso attraverso il quale si concentra il flusso magnetico è chiamato circuito magnetico. Il sistema magnetico del separatore magnetico deve generare un campo magnetico di una certa intensità e richiede che la maggior parte del flusso magnetico nel campo magnetico possa essere concentrato attraverso lo spazio di smistamento. L'altezza, la larghezza, il raggio e il numero di poli del sistema magnetico, la differenza di potenziale magnetico tra poli magnetici adiacenti, il passo polare, il rapporto tra la larghezza della faccia polare e la larghezza della distanza polare, la forma del polo e la superficie polare e la distanza dalla superficie polare al centro della sua disposizione la distanza e così via hanno una grande influenza sulle caratteristiche del campo magnetico.

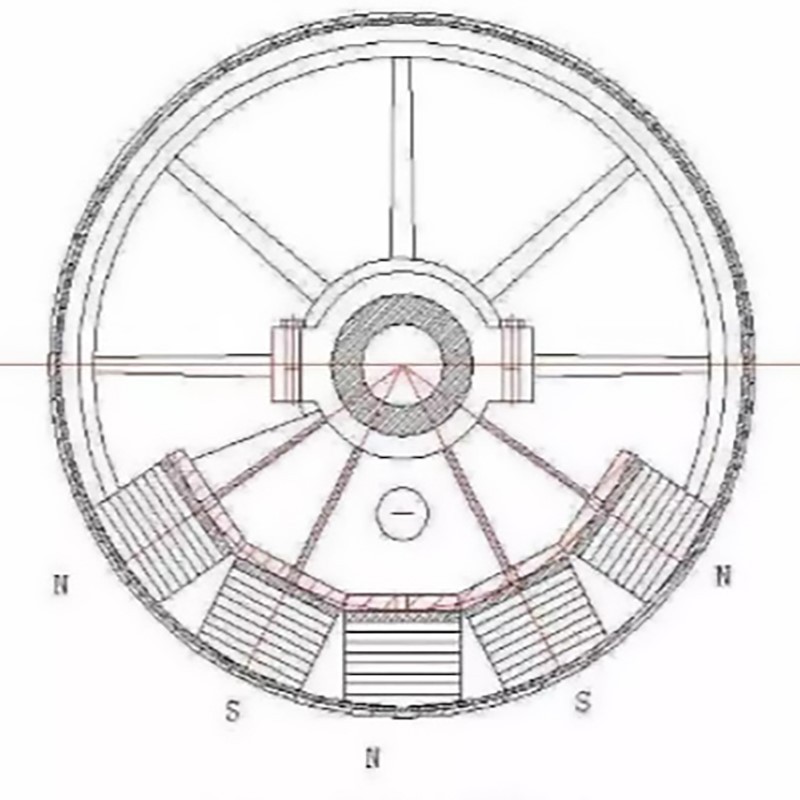

Come mostrato nella figura, il separatore magnetico è preso come esempio. La parte del circuito magnetico adotta un sistema magnetico a cinque poli. Ogni polo magnetico è costituito da blocchi magnetici permanenti di ferrite e NdFeB, ed è fissato sulla piastra guida magnetica con viti attraverso il foro centrale del blocco magnetico. Sopra, la piastra guida magnetica è fissata sull'albero del cilindro attraverso la staffa, il sistema magnetico è fisso e il cilindro può ruotare. La polarità dei poli magnetici è disposta alternativamente lungo la circonferenza e la polarità è la stessa lungo la direzione assiale. Il rullo in materiale amagnetico in acciaio inossidabile è posizionato all'esterno del sistema magnetico. Il materiale non magnetico viene utilizzato per evitare che le linee del campo magnetico entrino nella zona di selezione attraverso il cilindro e formino un cortocircuito magnetico con il cilindro. Anche le parti del serbatoio vicine al sistema magnetico dovrebbero essere realizzate con materiali non magnetici e il resto dovrebbe essere costituito da normali lastre di acciaio o lastre di plastica dura.

Per il separatore a magnete permanente, il magnete permanente è il componente più importante e la qualità del magnete permanente ne determina le caratteristiche prestazionali. I magneti permanenti dei separatori magnetici sono generalmente realizzati in una certa dimensione (ad esempio, lunghezza × larghezza × altezza=85 × 65 × 21 mm), quindi vengono solitamente chiamati blocchi magnetici permanenti o semplicemente blocchi magnetici. I materiali a magneti permanenti che possono essere utilizzati come sistema magnetico del separatore magnetico includono ferrite a magneti permanenti, alnico, ferro cromo cobalto e ferro alluminio manganese, materiali a magneti permanenti in samario cobalto e materiali a magneti permanenti in neodimio ferro boro. Attualmente, i principali materiali a magnete permanente utilizzati nelle apparecchiature di separazione magnetica domestica sono principalmente ferrite a magnete permanente (ferrite di stronzio, ferrite di bario), seguita da materiali a magnete permanente NdFeB.

Nella progettazione del sistema magnetico è necessario scegliere quale materiale magnetico permanente utilizzare in base alle condizioni specifiche dei vari aspetti. I fattori di influenza possono essere riassunti nei seguenti aspetti:

1. Intensità del campo magnetico: nello spazio di lavoro designato deve essere generato un campo magnetico costante. La forza di questo campo magnetico determina il tipo di materiale magnetico permanente da utilizzare. Le proprietà magnetiche dei magneti permanenti NdFeB sono molto superiori a quelle della ferrite.

2. Requisiti per la stabilità del campo magnetico, ovvero l'influenza e l'adattabilità dei materiali dei magneti permanenti a fattori ambientali quali temperatura, umidità, vibrazioni e urti

3. Proprietà meccaniche, come tenacità, flessibilità e resistenza alla compressione dei magneti, ecc.

4. Fattore prezzo
