Magnete ad anello al neodimio

Magnete ad anello al neodimio

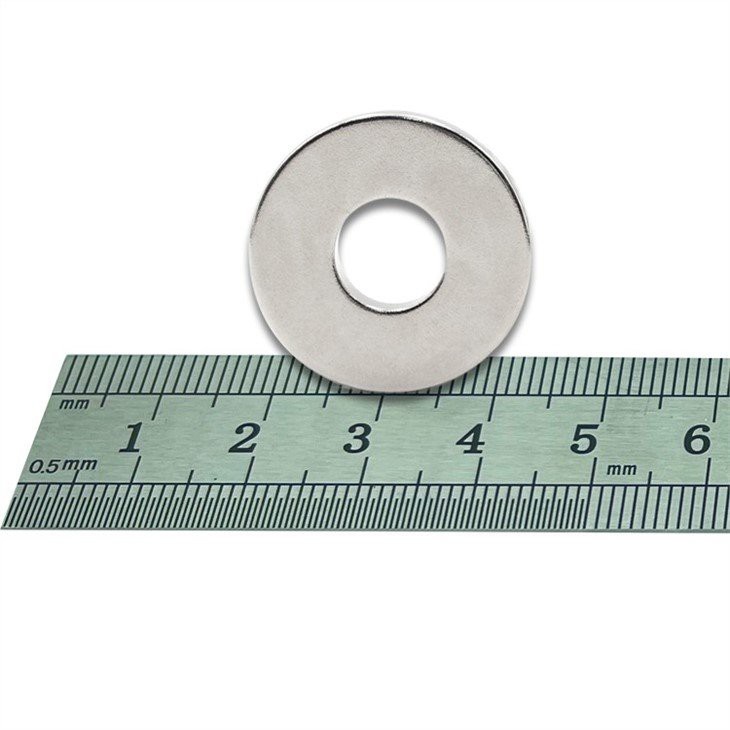

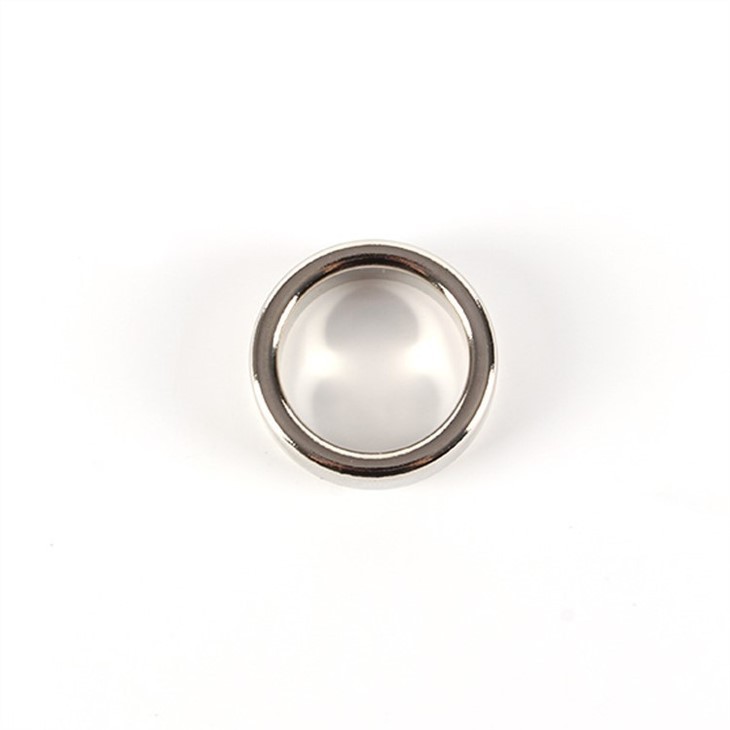

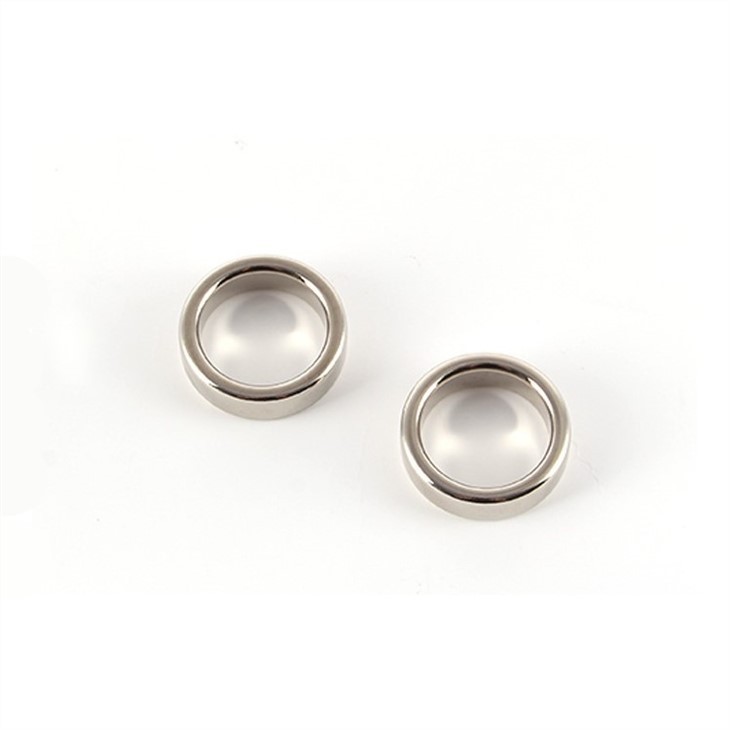

I magneti al neodimio sono prodotti sulla base di leghe Nd-Fe-B e i magneti al neodimio sinterizzati hanno il valore (BH)max più alto tra tutti i magneti permanenti disponibili in commercio. I magneti ad anello al neodimio sono di forma circolare con un foro concentrico al suo interno. L'anello magnetico può essere diviso in un anello puro o un anello svasato in base alla forma dettagliata del foro interno. Il magnete ad anello al neodimio deve essere misurato in base al diametro esterno (OD), al diametro interno (ID) e allo spessore (T). Simile al disco magnetico al neodimio, il magnete a forma di anello può essere magnetizzato con il polo N e il polo S opposti a superfici terminali piatte o magnetizzato diametralmente in modo che il polo N si trovi su un lato curvo e il polo S si trovi sul lato curvo opposto. Oltre ai tradizionali magneti magnetizzati assialmente o diametralmente, è disponibile anche un magnete ad anello orientato radialmente in SDM. Inoltre, i magneti al neodimio si corrodono facilmente in condizioni umide e devono essere rivestiti con un rivestimento protettivo.

Processo di lavorazione del magnete ad anello al neodimio

È difficile per il magnete al neodimio sinterizzato raggiungere direttamente la forma e la precisione dimensionale richieste in una sola volta a causa delle limitazioni tecniche del processo di stampaggio con orientamento del campo magnetico, quindi il processo di lavorazione del grezzo del magnete al neodimio è inevitabile. Come un tipico materiale in cermet, il magnete al neodimio sinterizzato è considerevolmente duro e fragile, quindi, ci sono semplicemente taglio, foratura e rettifica che possono essere serviti per il suo processo di lavorazione tra la tecnologia di lavorazione convenzionale. 4 mm è comunemente considerata la dimensione critica del foro interno del magnete ad anello. È necessario selezionare il processo di trapanazione quando il foro interno è maggiore di 4 mm. Come sottoprodotto nel processo di trapanazione, il nucleo trapanato può essere utilizzato per produrre altri magneti adatti e quindi migliorare significativamente il rapporto di utilizzo del materiale.

Magnetizzazione Direzione del magnete ad anello al neodimio

Magnetizzazione	Magnetizzato assialmente	2-Poli magnetizzati	Magnetizzato diametralmente	multipoli Su ID	Magnetizzato radialmente	Magnetizzato assialmente
Leggenda
Direzione di magnetizzazione

Dimensione e grado disponibili tipici dell'anello magnetico Hongyu
