Magneti ad arco in ferrite per motori di pompe dell'acqua

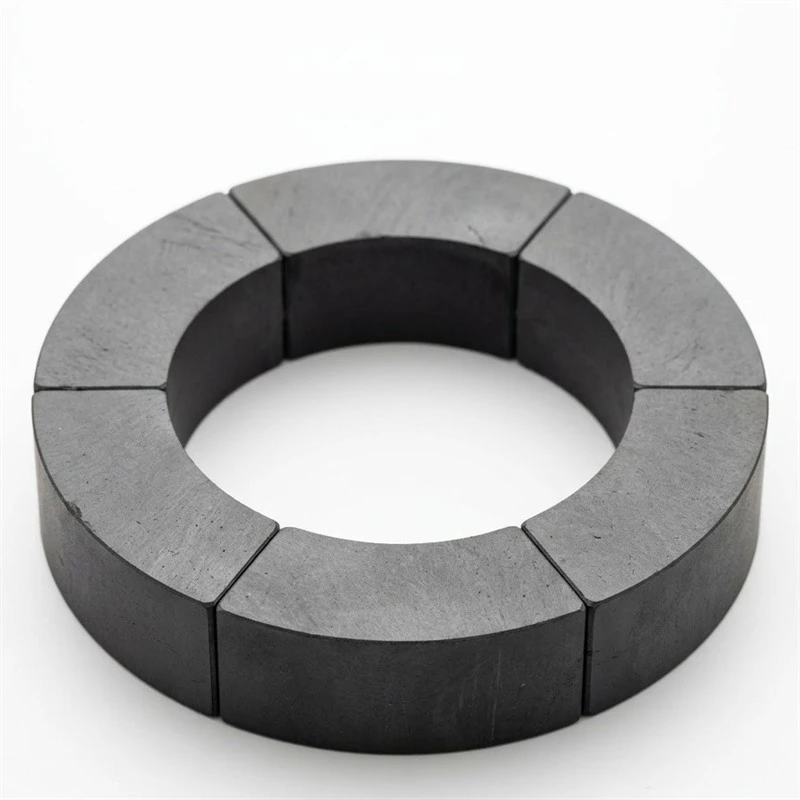

Un tipico set per pompa dell'acqua per noi è un anello di segmenti d'arco, classe Y30 o Y30BH, sagomato sul foro dello statore con l'arco esterno rivolto verso il traferro. Negli ordini che eseguiamo, i raggi dell'arco interno sono compresi tra circa 8 e 60 millimetri, l'angolo dell'arco per segmento è compreso tra 60 e 160 gradi a seconda del numero di poli e lo spessore radiale varia da 3 a 10 millimetri, con il traferro di lavoro sul motore finito generalmente compreso tra 0,3 e 1,0 millimetri. Sono comuni due, quattro o sei segmenti per coppia di poli, magnetizzati radialmente: due poli per piccole pompe domestiche, layout multipolari per telai più grandi. Ciò che separa un buon segmento da uno marginale è invisibile su un disegno: l'arco deve mantenere la corda, lo spessore e la concentricità entro limiti stretti dopo la molatura, altrimenti il ​​traferro calcolato dal progettista esiste solo sulla carta.

Il percorso di produzione è quello della ferrite sinterizzata standard: pressatura a umido per la qualità dell'orientamento, sinterizzazione e quindi rettifica sulle facce che contano. Qui la coerenza conta più dei numeri di punta. Un segmento con un flusso leggermente basso sbilancia il rotore e si manifesta sotto forma di rumore e vibrazioni nella pompa finita, quindi testiamo il momento magnetico su base campione da ogni lotto di cottura anziché affidarci esclusivamente all'ispezione dimensionale. Quando la linea di un cliente rifiuta dei segmenti per deriva del flusso, la causa non è quasi mai la pendenza del disegno; è un lotto che è andato alla deriva e nessuno ne ha notato la diffusione in tempo.

Se si confrontano i fornitori di segmenti, tre righe sul preventivo dicono più di quanto potrà mai fare il prezzo unitario: la finestra del momento magnetico a cui si impegnano, lo spread da lotto a lotto che accettano nel contratto e la tolleranza di rettifica che mantengono sull'arco interno. Chiedi a ciascun offerente come campiona il momento magnetico per lotto di cottura. Un fornitore che risponde con un numero testato e un tasso di rifiuto sta eseguendo il processo desiderato; uno che risponde con il nome del grado del disegno ti sta vendendo una stampa, non una parte. Abbiamo citato ordini di sostituzione iniziati esattamente in questo modo: un lotto alla deriva, una pompa rumorosa restituita dal campo e un acquirente che leggeva i certificati di prova dopo che il danno era stato fatto.

Sulla catena di montaggio, alcune abitudini proteggono questi segmenti. Conservare i contrassegni di polarità forniti dal fornitore. Incollarli nell'alloggiamento con l'adesivo specificato dal progettista del motore (l'adesivo epossidico aderisce bene alla superficie di ferrite non smaltata) e notare che la ferrite può scheggiarsi ai bordi anche se il materiale è meccanicamente rigido. La maggior parte degli alloggiamenti delle pompe trattiene i segmenti anche meccanicamente, quindi l'adesivo li mantiene principalmente in posizione fino alla polimerizzazione.
